1.2英寸3mm5X7点阵管红橙黄绿翠绿蓝白色

ELM-1257AS,BS,AG,BG,AO,BO,AY,BY,AGG,BGG,AB,BB,AW,BW

产品介绍

字高:1.2英寸.

点直径:3mm.

点矩阵:5X7.

类目:点阵管.

横向公共极:共阴,共阳.

发光颜色:红,橙,黄,黄绿,翠绿,蓝,白.

外形尺寸:22.8x39.1x8.0mm.

引脚数:14pins.

公共脚:9,14,8,5/12,1,7,2.

表面颜色:黑色.

环氧颜色:白色.

工作温度:-35~80℃.

产品参数

型号	字高	点直径	点矩阵	类目	公共极	发光颜色	电流(mA)	电压(V)	波长(nm)
ELM-1257AS	1.2" 英寸	3mm	5X7	点阵管	共阴	红色	5-20	1.8-2.0	620-640
ELM-1257BS	1.2" 英寸	3mm	5X7	点阵管	共阳	红色	5-20	1.8-2.0	620-640
ELM-1257AO	1.2" 英寸	3mm	5X7	点阵管	共阴	橙色	5-20	1.8-2.0	600-610

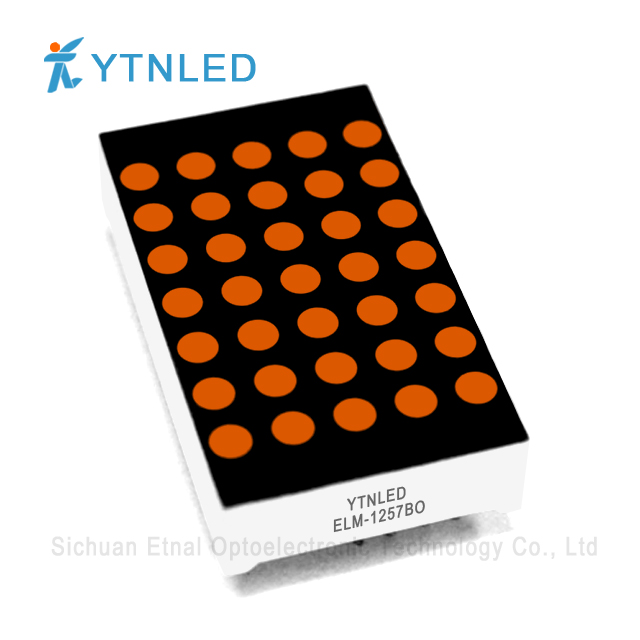

ELM-1257BO	1.2" 英寸	3mm	5X7	点阵管	共阳	橙色	5-20	1.8-2.0	600-610
ELM-1257AY	1.2" 英寸	3mm	5X7	点阵管	共阴	黄色	5-20	1.8-2.0	585-595

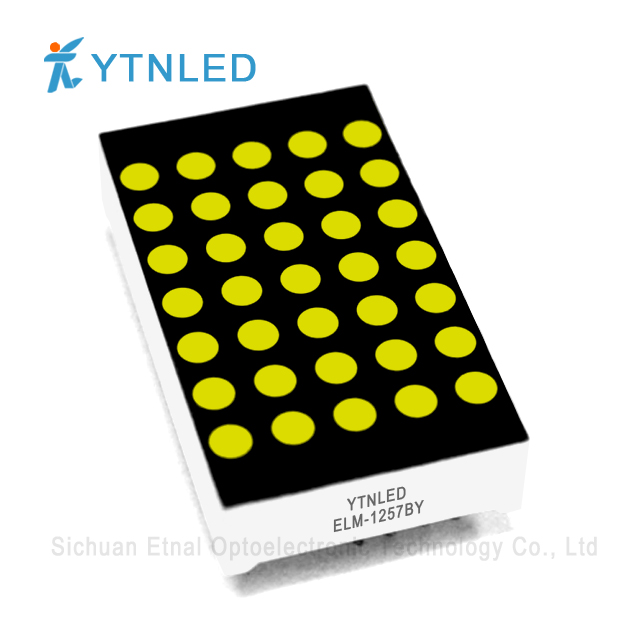

ELM-1257BY	1.2" 英寸	3mm	5X7	点阵管	共阳	黄色	5-20	1.8-2.0	585-595
ELM-1257AG	1.2" 英寸	3mm	5X7	点阵管	共阴	黄绿	5-20	1.8-2.0	565-575
ELM-1257BG	1.2" 英寸	3mm	5X7	点阵管	共阳	黄绿	5-20	1.8-2.0	565-575
ELM-1257AGG	1.2" 英寸	3mm	5X7	点阵管	共阴	翠绿	10-20	2.6-2.8	515-525
ELM-1257BGG	1.2" 英寸	3mm	5X7	点阵管	共阳	翠绿	10-20	2.6-2.8	515-525

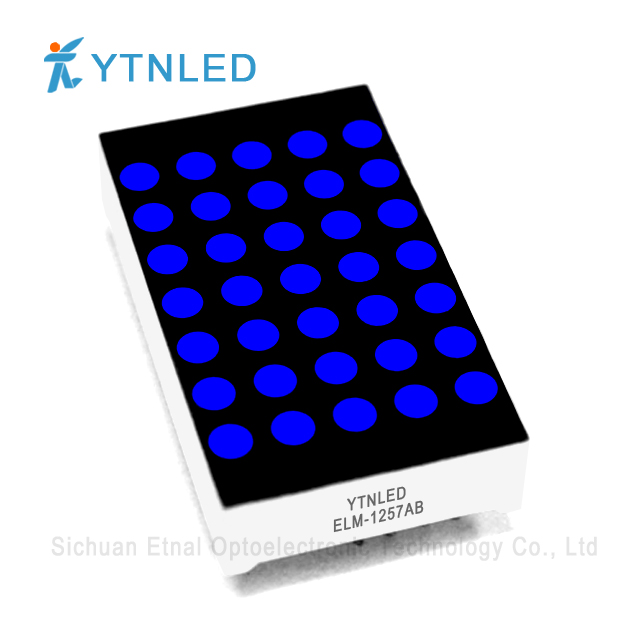

ELM-1257AB	1.2" 英寸	3mm	5X7	点阵管	共阴	蓝色	10-20	2.6-2.8	460-470
ELM-1257BB	1.2" 英寸	3mm	5X7	点阵管	共阳	蓝色	10-20	2.6-2.8	460-470
ELM-1257AW	1.2" 英寸	3mm	5X7	点阵管	共阴	白色	10-20	2.6-2.8	/

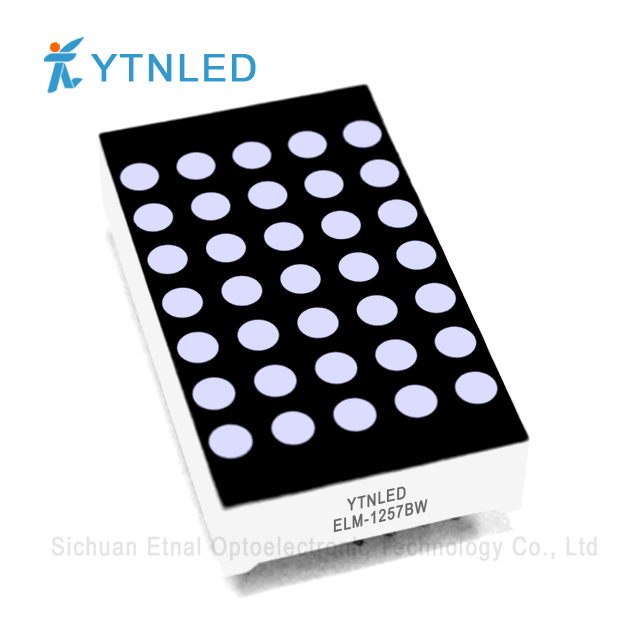

ELM-1257BW	1.2" 英寸	3mm	5X7	点阵管	共阳	白色	10-20	2.6-2.8	/
Forward current, IF=20mA
Note: The above parameters are for reference only,please prevail in kind.

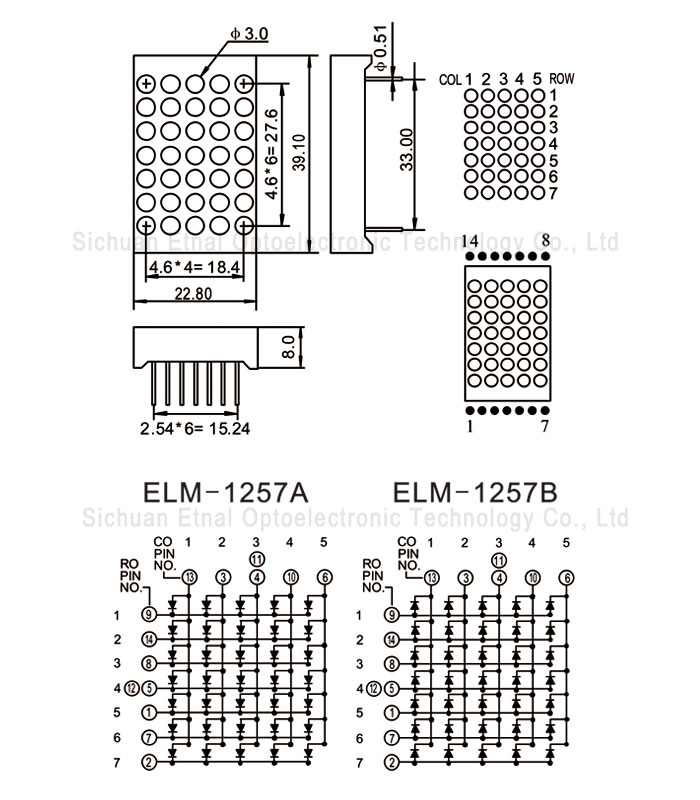

尺寸线路图
