当前位置:主页 > 中文 > 产品中心 > 点阵管 >

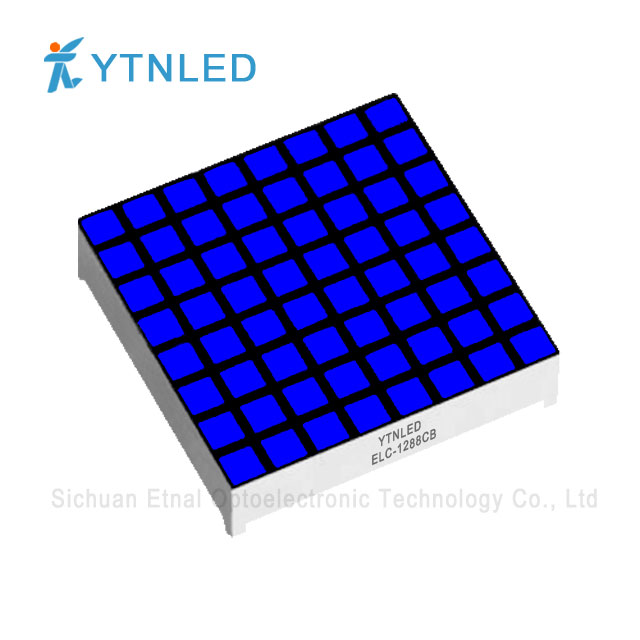

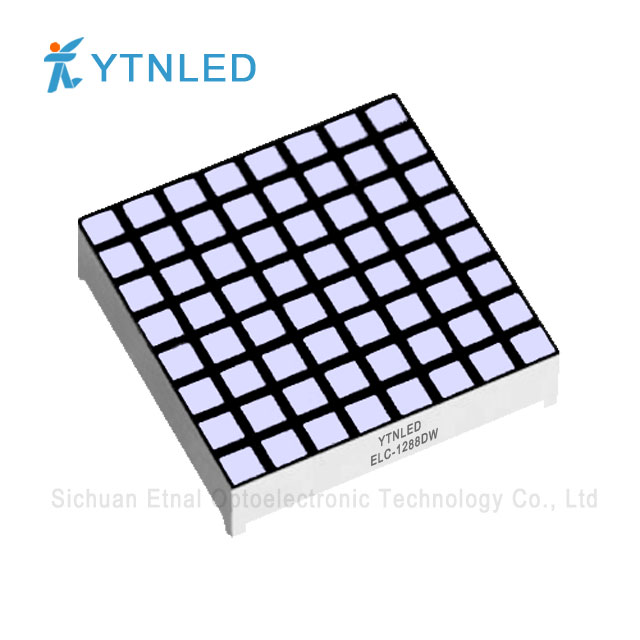

1.2英寸3mm8X8点阵管红橙黄绿翠绿蓝白色
ELM-1288CS,DS,CG,DG,CO,DO,CY,DY,CGG,DGG,CB,DB,CW,DW
  • 特性:
    • 亮度高、功耗低
    • 寿命长、易安装
    • 符合ROHS规范





  • 应用:
    • 数码、影音设备
    • 家电、工业产品
    • 仪器、仪表面板
    • 数字显示装置






  • 资料下载



  • 产品介绍

    字高:1.2英寸.

    点直径:3mm.

    点矩阵:8X8.

    类目:点阵管.

    横向公共极:共阴,共阳.

    发光颜色:红,橙,黄,黄绿,翠绿,蓝,白.

    外形尺寸:31.7x31.7x8.0mm.

    引脚数:16pins.

    公共脚:9,14,8,12,1,7,2,5.

    表面颜色:黑色.

    环氧颜色:白色.

    工作温度:-35~80℃.


    产品参数

    型号 字高 点直径 点矩阵 类目 公共极 发光颜色 电流(mA) 电压(V) 波长(nm)
    ELM-1288CS 1.2" 英寸 3mm 8X8 点阵管 共阴 红色 5-20 1.8-2.0 620-640
    ELM-1288DS 1.2" 英寸 3mm 8X8 点阵管 共阳 红色 5-20 1.8-2.0 620-640
    ELM-1288CO 1.2" 英寸 3mm 8X8 点阵管 共阴 橙色 5-20 1.8-2.0 600-610
    ELM-1288DO 1.2" 英寸 3mm 8X8 点阵管 共阳 橙色 5-20 1.8-2.0 600-610
    ELM-1288CY 1.2" 英寸 3mm 8X8 点阵管 共阴 黄色 5-20 1.8-2.0 585-595
    ELM-1288DY 1.2" 英寸 3mm 8X8 点阵管 共阳 黄色 5-20 1.8-2.0 585-595
    ELM-1288CG 1.2" 英寸 3mm 8X8 点阵管 共阴 黄绿 5-20 1.8-2.0 565-575
    ELM-1288DG 1.2" 英寸 3mm 8X8 点阵管 共阳 黄绿 5-20 1.8-2.0 565-575
    ELM-1288CGG 1.2" 英寸 3mm 8X8 点阵管 共阴 翠绿 10-20 2.6-2.8 515-525
    ELM-1288DGG 1.2" 英寸 3mm 8X8 点阵管 共阳 翠绿 10-20 2.6-2.8 515-525
    ELM-1288CB 1.2" 英寸 3mm 8X8 点阵管 共阴 蓝色 10-20 2.6-2.8 460-470
    ELM-1288DB 1.2" 英寸 3mm 8X8 点阵管 共阳 蓝色 10-20 2.6-2.8 460-470
    ELM-1288CW 1.2" 英寸 3mm 8X8 点阵管 共阴 白色 10-20 2.6-2.8 /
    ELM-1288DW 1.2" 英寸 3mm 8X8 点阵管 共阳 白色 10-20 2.6-2.8 /
    Forward current, IF=20mA
    Note: The above parameters are for reference only,please prevail in kind.

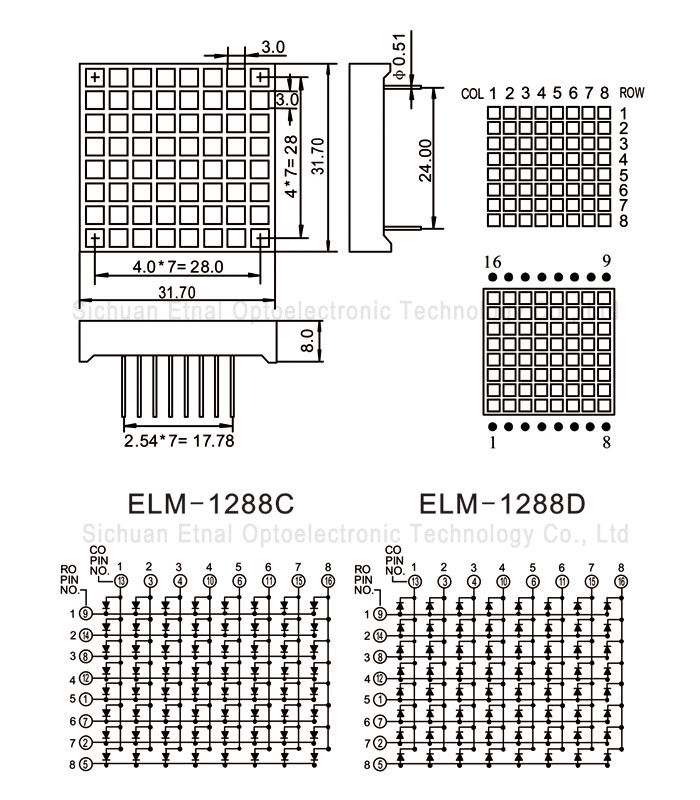

    尺寸线路图
