0.7英寸1.9mm5X7点阵管红橙黄绿翠绿蓝白色

ELM-757AS,BS,AG,BG,AO,BO,AY,BY,AGG,BGG,AB,BB,AW,BW

产品介绍

字高:0.7英寸.

点直径:1.9mm.

点矩阵:5x7.

类目:点阵管.

横向公共极:共阴,共阳.

发光颜色:红,橙,黄,黄绿,翠绿,蓝,白.

外形尺寸:12.7x17.8x6.3mm.

引脚数:12pins。

公共脚:12,11,2,9,4,5,6.

表面颜色:黑色.

环氧颜色:白色.

工作温度:-35~80℃.

产品参数

型号	字高	点直径	点矩阵	类目	公共极	发光颜色	电流(mA)	电压(V)	波长(nm)
ELM-757AS	0.7" 英寸	1.9mm	5X7	点阵管	共阴	红色	5-20	1.8-2.0	620-640
ELM-757BS	0.7" 英寸	1.9mm	5X7	点阵管	共阳	红色	5-20	1.8-2.0	620-640
ELM-757AO	0.7" 英寸	1.9mm	5X7	点阵管	共阴	橙色	5-20	1.8-2.0	600-610
ELM-757BO	0.7" 英寸	1.9mm	5X7	点阵管	共阳	橙色	5-20	1.8-2.0	600-610
ELM-757AY	0.7" 英寸	1.9mm	5X7	点阵管	共阴	黄色	5-20	1.8-2.0	585-595
ELM-757BY	0.7" 英寸	1.9mm	5X7	点阵管	共阳	黄色	5-20	1.8-2.0	585-595
ELM-757AG	0.7" 英寸	1.9mm	5X7	点阵管	共阴	黄绿	5-20	1.8-2.0	565-575
ELM-757BG	0.7" 英寸	1.9mm	5X7	点阵管	共阳	黄绿	5-20	1.8-2.0	565-575

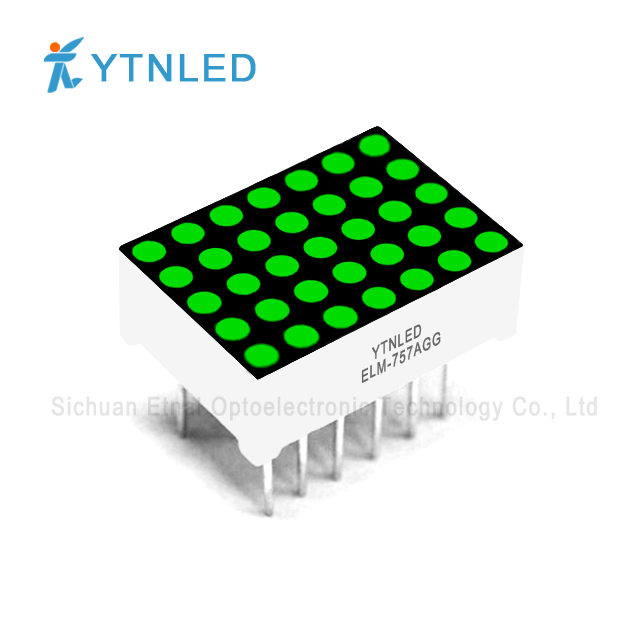

ELM-757AGG	0.7" 英寸	1.9mm	5X7	点阵管	共阴	翠绿	10-20	2.6-2.8	515-525
ELM-757BGG	0.7" 英寸	1.9mm	5X7	点阵管	共阳	翠绿	10-20	2.6-2.8	515-525
ELM-757AB	0.7" 英寸	1.9mm	5X7	点阵管	共阴	蓝色	10-20	2.6-2.8	460-470

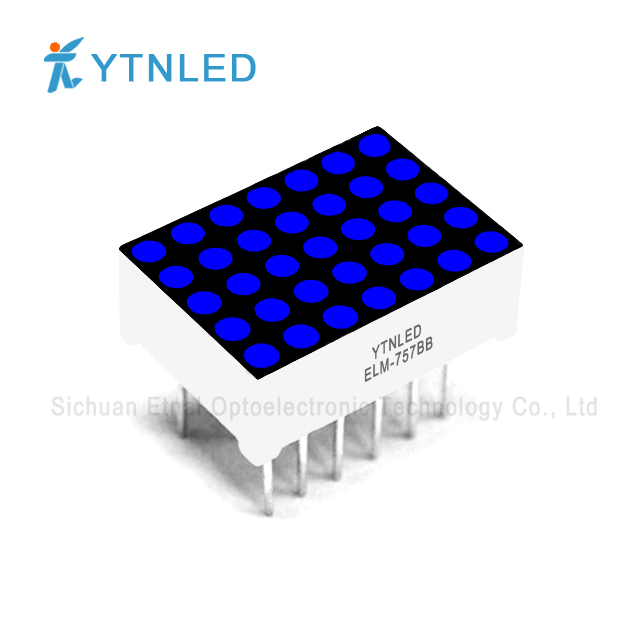

ELM-757BB	0.7" 英寸	1.9mm	5X7	点阵管	共阳	蓝色	10-20	2.6-2.8	460-470
ELM-757AW	0.7" 英寸	1.9mm	5X7	点阵管	共阴	白色	10-20	2.6-2.8	/
ELM-757BW	0.7" 英寸	1.9mm	5X7	点阵管	共阳	白色	10-20	2.6-2.8	/
Forward current, IF=20mA
Note: The above parameters are for reference only,please prevail in kind.

尺寸线路图
